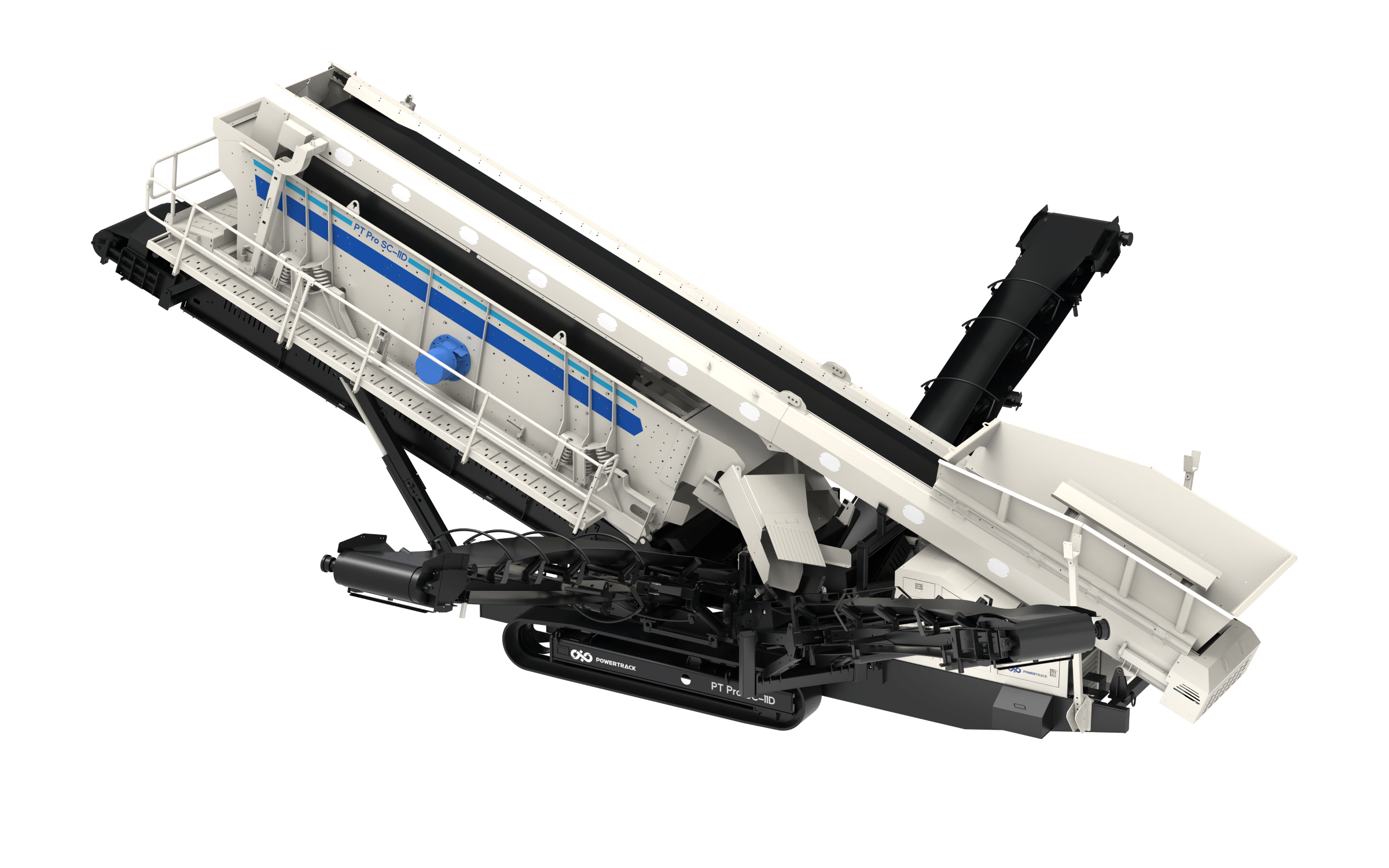

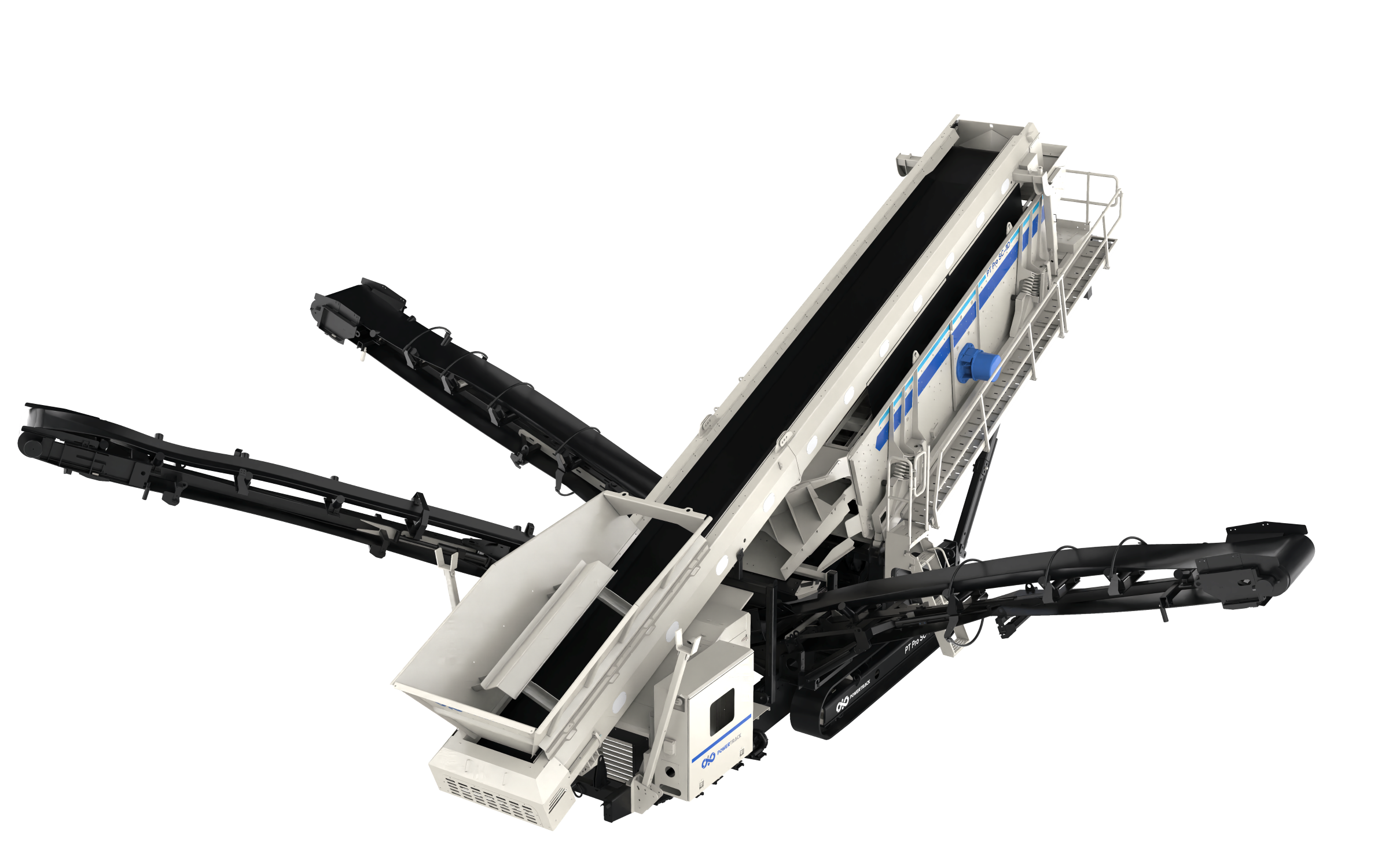

履带移动式筛分站
PT Pro SC-11D
适用于成品砂石骨料，固废，矿石等物料的精细筛分
返回列表
返回列表
产品简介
Powertrack PT Pro SC-11D系列履带移动式筛分站，标配三层筛网，可根据客户需求灵活选配不同规格筛网，最多可产出四种骨料。筛分机可根据不同物料、筛网规格，调整最佳工作角度。设备支持机载柴油发电或外接电源两种驱动方式。
  • 总功率：
    53 kW
  • 处理能力：
    150-600 t/h
  • 整机重量：
    35,000 kg

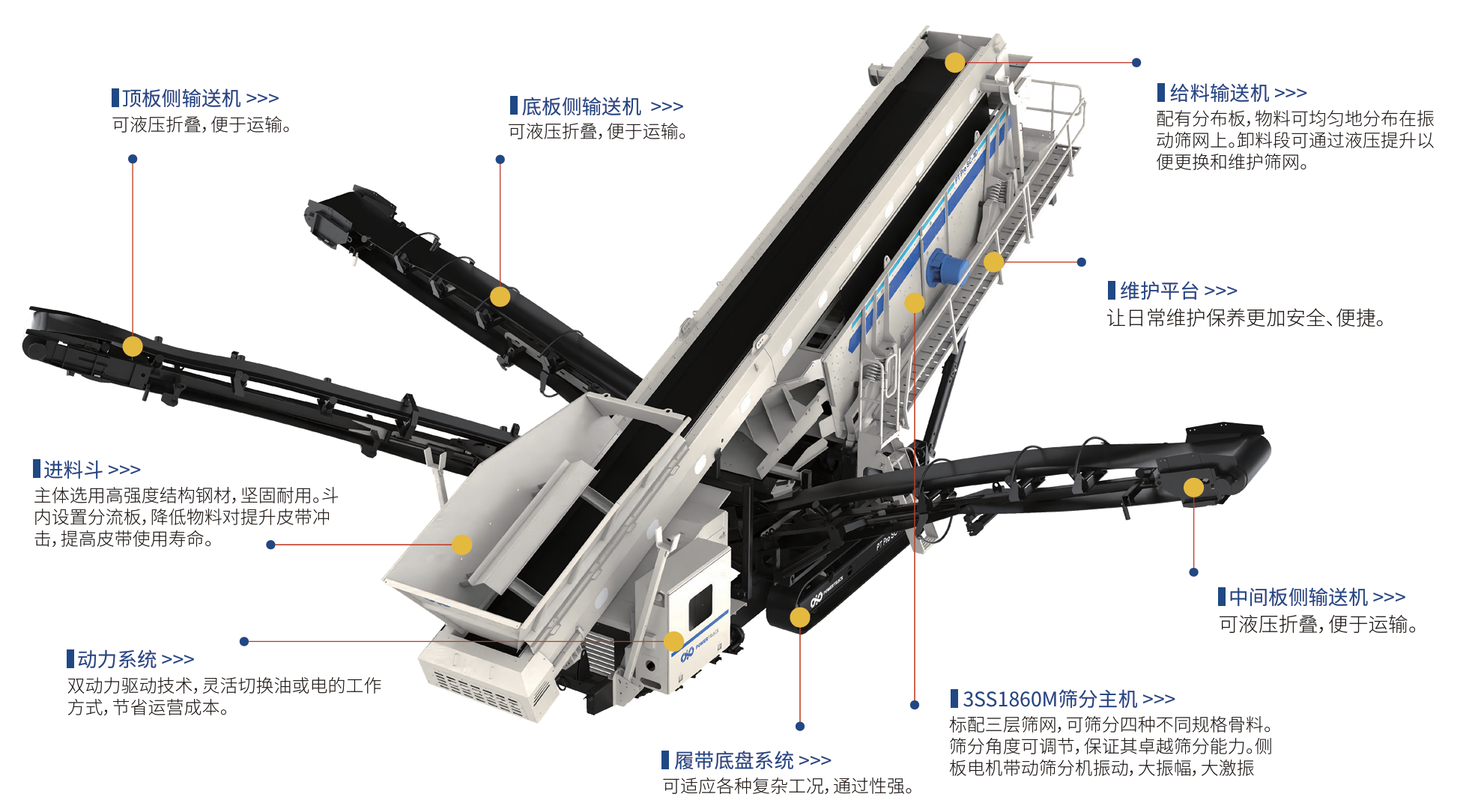

机器特性

独特优势
  • 01
    主机筛面特有弧形设计，且主机多种工作角度，兼顾产能和筛分效率；
  • 02
    筛分主机采用侧板电机工作，激振力大，筛分效率更高；
  • 03
    筛分主机变频启动，启动电流小，变频器使用寿命长；
  • 04
    双动力驱动技术，灵活切换柴油或外接电工作模式；
  • 05
    选用国际一线品牌部件，确保卓越性能。
主要参数

驱动形式

双动力

处理能力

150-600 t/h

总功率

53 kW

发动机功率

玉柴(国IV)，113 kW

发电机功率双菱，125 kVA

运输尺寸 长 × 宽 × 高

16,100 × 3,500 × 3,800 mm

工作尺寸 长 × 宽 × 高

15,500 × 14,380 × 6,400 mm

重量

35,000 kg

最大建议进料尺寸

200 mm

筛面尺寸

6,000×1,800 mm

筛网层数

3


行业应用
通常与移动破碎站搭配使用，广泛用于矿山、建材、固废回收等领域的成品混合料筛分。
基建工程
承包商
矿山
